RTK測量步驟圖文教程，新手測量人必備
發布時間：2022-03-25 10:40:34
作為一個測量新手，怎么能對RTK測量步驟不熟悉呢?俗話說，工欲善其事必先利其器，我們只要熟練掌握測量步驟，就可以高效率的完成作業，早點下班!CORS賬號網小編收集整理了RTK測量步驟圖文教程，從連接儀器、激活注冊、新建項目...到數據導出等整個步驟都涵蓋了，下面就跟小編一起來學習一下吧。
RTK測量步驟目錄速覽：
1、連接儀器
2、激活
3、新建項目
4、數據導入
5、工作模式配置
6、測量
7、參數計算
8、數據導出
RTK測量步驟圖文教程：
1、連接儀器

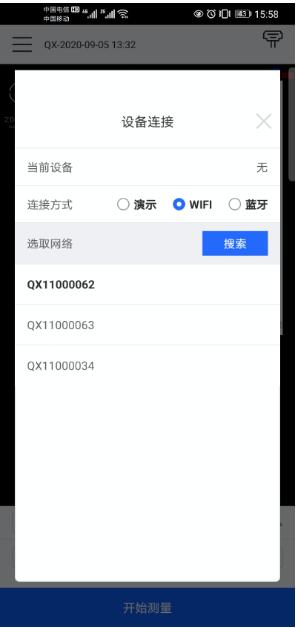

將SR6主機與HC5手簿開機 => 按下手簿“App”按鍵啟動“測唄”測量軟件 => 點擊App右上角【設備】按鈕進入設備連接界面。在設備連接界面，可選擇使用WIFI搜索后連接設備。
2、激活
(1)主機注冊
為保障您的退換貨權益，SR6出廠時會自帶3個月臨時使用授權。如超過時間，可向分銷商申請注冊。
注冊方式：App右上角【設備】按鈕 => 在設備信息中點擊【注冊】按鈕即可。分銷商在線確認后您會聽到“接收機授權成功”的語音播報，同時主機有效期會自動更新。
(2)服務激活
在設備信息中，可點擊【激活】按鈕，激活當前SR6中預置的M高精度定位及eSIM網絡流量服務，服務覆蓋范圍為中國大陸區域。根據國家法律法規，使用高精度定位服務需進行實名認證。

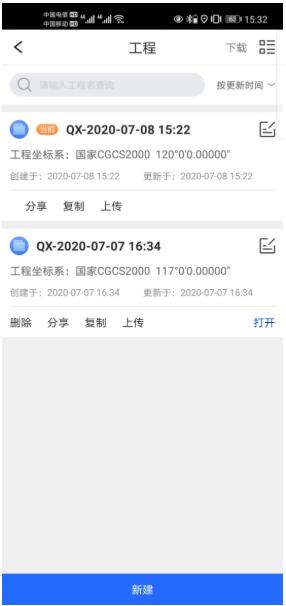

3、新建項目
當您進入App時，測量軟件“測唄”已自動為您創建工程。默認工程名為當前時間，坐標系為CGCS2000，投影為高斯投影。
如有需要，可到【左側菜單欄】中新建工程或修改工程信息及所需坐標系參數。

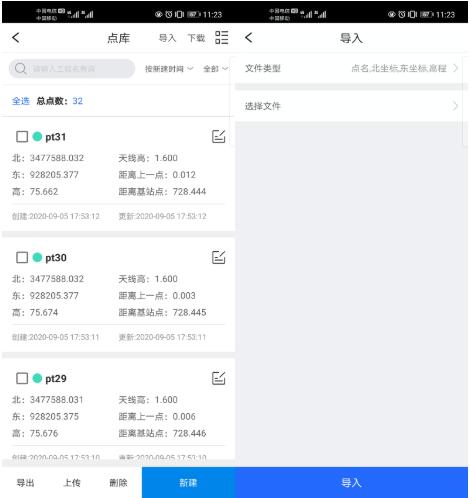

4、數據導入
在點庫中，可選擇所需的數據格式及文件導入數據。
5、工作模式配置
首次開機會自動啟用網絡，您可直接進行測量作業。若工地現場無網絡，或您有其他需求，可按如下操作進行配置：通過【左側菜單欄】=>【設備配置】或右上角【設備】按鈕=>【工作模式>>】進入設備配置界面。可按需配置移動站、基準站、靜態站。

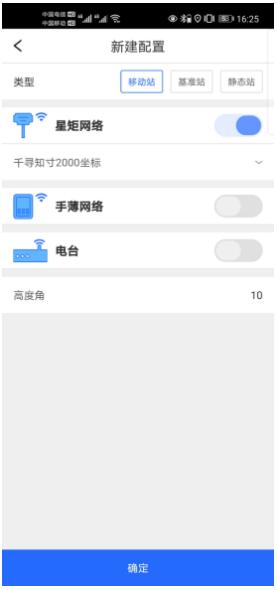

(1)創建移動站模式
點擊【新建】按鈕，【類型】選擇【移動站】，選擇數據鏈模式：
星矩網絡：通過SR6內置eSIM網絡，連接高精度定位服務進行測量作業。該模式適用于中國大陸區域且有移動、電信網絡場景;
手簿網絡：您可在HC5手簿中插入常規手機卡(Micro-SIM)，使用手機卡網絡連接高精度定位服務進行測量作業。該模式適用情況由手機卡支持網絡情況決定;
電臺：此時您需要另一臺SR6做基準站，通過無線電播發差分數據給移動站進行測量作業。該模式適用于所有戶外工作場景。

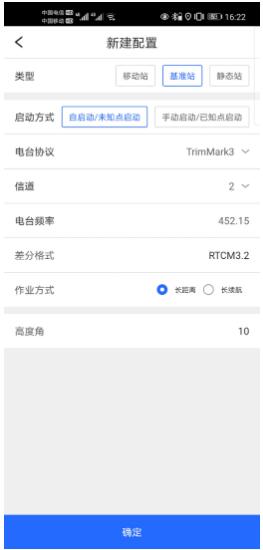

(2)創建基準站模式
點擊【新建】按鈕，【類型】選擇【基準站】，配置電臺相關參數點擊確定完成配置。若有已知點，可選擇【手動啟動/已知點啟動】方式，輸入地面點坐標及天線斜高進行啟動。

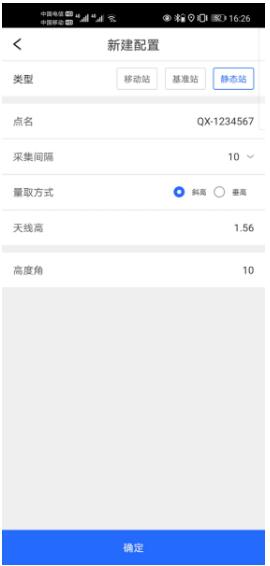

(3)創建靜態站模式
靜態站模式用于進行控制網布設及控制點加密。點擊【新建】按鈕，【類型】選擇【靜態站】，配置相關參數完成配置。
其中，采樣間隔默認10s，文件格式默認為RINEX3.02。
6、測量

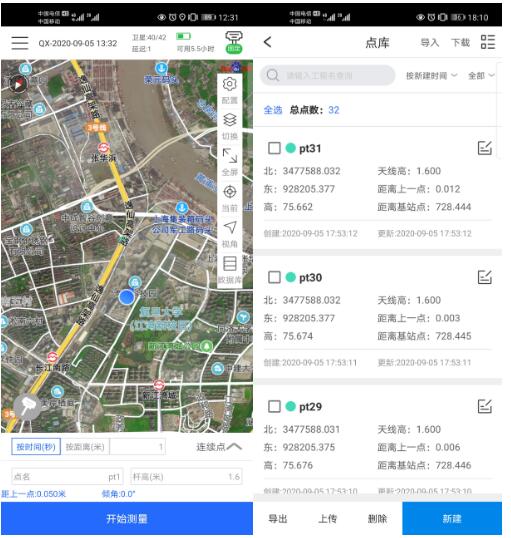

【左側菜單欄】=>【點測量】，主界面切換為點測量模式。在點測量模式下，可選擇界面右側【工具欄】第一個【配置】按鈕，配置所需的測量參數。
在主界面下，可切換測量點類型(控制點、連續點、快速點、地形點、偏心點)，輸入所需的觀測點數等參數后，點擊【開始測量】，即可采集所需類型點位。
7、參數計算

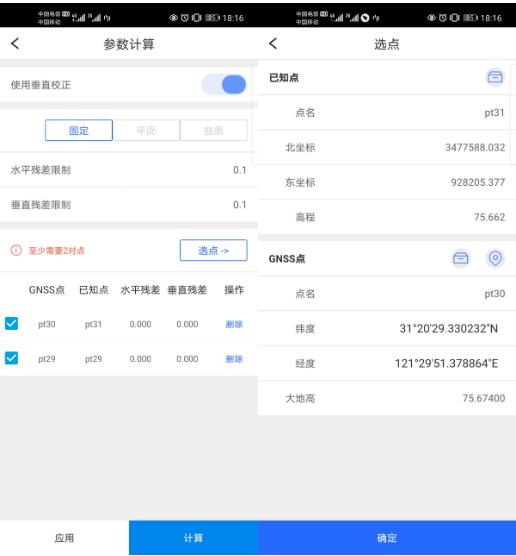

(1)點校正
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要做點校正。若您使用的是CORS網絡作業模式，且您的工程坐標與CORS播發的CGCS2000坐標一致，則可跳過此步驟。
【左側菜單欄】=>【點校正】，可進入點校正參數計算界面。
按需選擇N對測區已知點平面坐標及已知點對應源橢球下經緯度坐標，點擊【計算】，求解平面校正與高程擬合參數，點擊【應用】，可將計算結果應用到當前工程坐標系參數中，并更新所有測量成果。

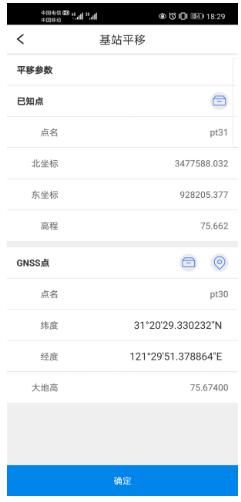

(2)基站平移
基站發生移動或未知點啟動的基站進行了重啟，需要做基站平移。若您使用cors服務，則可跳過此步驟，每天直接開機即可測量。
【左側菜單欄】=>【基站平移】，可進入基站平移選點界面。
按需選擇測區已知點平面坐標及對應測量點經緯度坐標，點擊【確定】，即可求出平移量，點擊【應用】，可將當前平移參數應用到當前所選測量點對應基站下，并同步更新該基站下所測量的所有移動站點。
8、數據導出

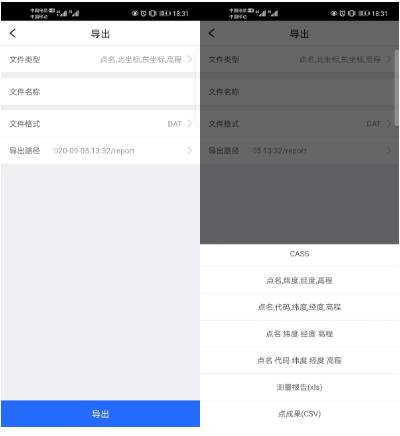

【左側菜單欄】=>【點庫】=>【導出】，可導出當前測量成果。
在點庫中，選擇所需點位、導出文件類型、文件格式，進行導出。
導出的數據默認存儲在QXWZ/RTK/工程名/export目錄下，可自行選擇導出目錄。
以上就是關于RTK測量步驟圖文教程的全部內容了，溫故而知新，建議大家可以收藏一下哦。希望本篇文章可以幫助到大家。
RTK測量步驟目錄速覽：
1、連接儀器
2、激活
3、新建項目
4、數據導入
5、工作模式配置
6、測量
7、參數計算
8、數據導出
RTK測量步驟圖文教程：
1、連接儀器
將SR6主機與HC5手簿開機 => 按下手簿“App”按鍵啟動“測唄”測量軟件 => 點擊App右上角【設備】按鈕進入設備連接界面。在設備連接界面，可選擇使用WIFI搜索后連接設備。
2、激活
(1)主機注冊
為保障您的退換貨權益，SR6出廠時會自帶3個月臨時使用授權。如超過時間，可向分銷商申請注冊。
注冊方式：App右上角【設備】按鈕 => 在設備信息中點擊【注冊】按鈕即可。分銷商在線確認后您會聽到“接收機授權成功”的語音播報，同時主機有效期會自動更新。
(2)服務激活
在設備信息中，可點擊【激活】按鈕，激活當前SR6中預置的M高精度定位及eSIM網絡流量服務，服務覆蓋范圍為中國大陸區域。根據國家法律法規，使用高精度定位服務需進行實名認證。
3、新建項目
當您進入App時，測量軟件“測唄”已自動為您創建工程。默認工程名為當前時間，坐標系為CGCS2000，投影為高斯投影。
如有需要，可到【左側菜單欄】中新建工程或修改工程信息及所需坐標系參數。
4、數據導入
在點庫中，可選擇所需的數據格式及文件導入數據。
5、工作模式配置
首次開機會自動啟用網絡，您可直接進行測量作業。若工地現場無網絡，或您有其他需求，可按如下操作進行配置：通過【左側菜單欄】=>【設備配置】或右上角【設備】按鈕=>【工作模式>>】進入設備配置界面。可按需配置移動站、基準站、靜態站。
(1)創建移動站模式
點擊【新建】按鈕，【類型】選擇【移動站】，選擇數據鏈模式：
星矩網絡：通過SR6內置eSIM網絡，連接高精度定位服務進行測量作業。該模式適用于中國大陸區域且有移動、電信網絡場景;
手簿網絡：您可在HC5手簿中插入常規手機卡(Micro-SIM)，使用手機卡網絡連接高精度定位服務進行測量作業。該模式適用情況由手機卡支持網絡情況決定;
電臺：此時您需要另一臺SR6做基準站，通過無線電播發差分數據給移動站進行測量作業。該模式適用于所有戶外工作場景。
(2)創建基準站模式
點擊【新建】按鈕，【類型】選擇【基準站】，配置電臺相關參數點擊確定完成配置。若有已知點，可選擇【手動啟動/已知點啟動】方式，輸入地面點坐標及天線斜高進行啟動。
(3)創建靜態站模式
靜態站模式用于進行控制網布設及控制點加密。點擊【新建】按鈕，【類型】選擇【靜態站】，配置相關參數完成配置。
其中，采樣間隔默認10s，文件格式默認為RINEX3.02。
6、測量
【左側菜單欄】=>【點測量】，主界面切換為點測量模式。在點測量模式下，可選擇界面右側【工具欄】第一個【配置】按鈕，配置所需的測量參數。
在主界面下，可切換測量點類型(控制點、連續點、快速點、地形點、偏心點)，輸入所需的觀測點數等參數后，點擊【開始測量】，即可采集所需類型點位。
7、參數計算
(1)點校正
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要做點校正。若您使用的是CORS網絡作業模式，且您的工程坐標與CORS播發的CGCS2000坐標一致，則可跳過此步驟。
【左側菜單欄】=>【點校正】，可進入點校正參數計算界面。
按需選擇N對測區已知點平面坐標及已知點對應源橢球下經緯度坐標，點擊【計算】，求解平面校正與高程擬合參數，點擊【應用】，可將計算結果應用到當前工程坐標系參數中，并更新所有測量成果。
(2)基站平移
基站發生移動或未知點啟動的基站進行了重啟，需要做基站平移。若您使用cors服務，則可跳過此步驟，每天直接開機即可測量。
【左側菜單欄】=>【基站平移】，可進入基站平移選點界面。
按需選擇測區已知點平面坐標及對應測量點經緯度坐標，點擊【確定】，即可求出平移量，點擊【應用】，可將當前平移參數應用到當前所選測量點對應基站下，并同步更新該基站下所測量的所有移動站點。
8、數據導出
【左側菜單欄】=>【點庫】=>【導出】，可導出當前測量成果。
在點庫中，選擇所需點位、導出文件類型、文件格式，進行導出。
導出的數據默認存儲在QXWZ/RTK/工程名/export目錄下，可自行選擇導出目錄。
以上就是關于RTK測量步驟圖文教程的全部內容了，溫故而知新，建議大家可以收藏一下哦。希望本篇文章可以幫助到大家。
