CORS模式下，RTK電力線勘測方法步驟詳解【圖文教程】
發布時間：2022-03-07 10:52:53
RTK作為測量測繪專用儀器，其應用非常廣泛，在電力線勘測方面，也發揮著巨大的作用。那么在CORS模式下，RTK電力線勘測方法步驟是怎樣的呢？本篇RTK電力線勘測圖文詳解教程，將會為您詳細解答。
一、事前準備：
科力達RTK開機秒固定，只需一臺移動站、一個CORS賬號
二、開始RTK電力線勘測：
1、RTK CORS模式秒固定

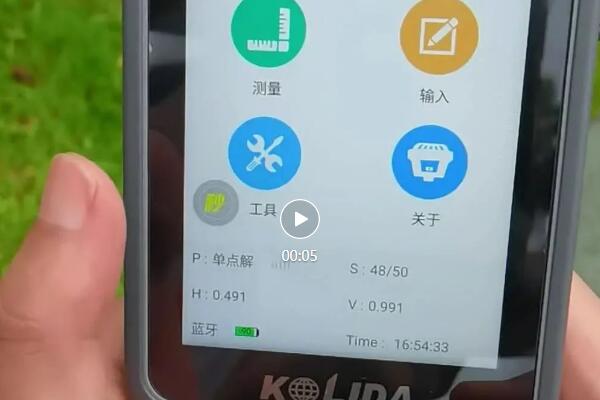

首先，連接CORS。當手簿藍牙連接成功移動站后，點擊工程之星主界面“秒”懸浮圖標，直連高精度位置服務，登錄成功后，返回主菜單，達到固定解。
注意：如果不是秒固定版本，設置CORS模式達到固定解可參考：科力達RTK是如何連接CORS達到固定解的？看完就懂
2、新建工程及轉換參數

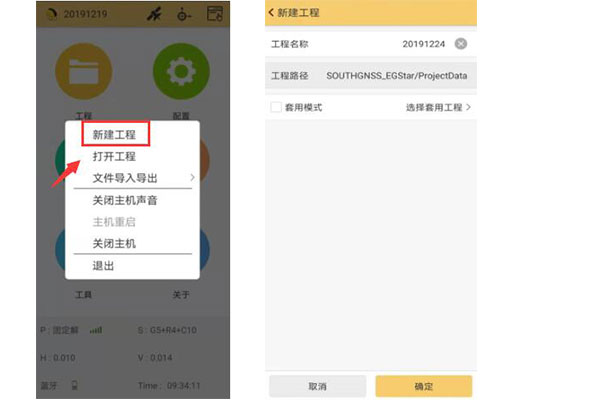

電力勘測項目需要新建一個項目文件。我們打開手簿工程之星5.0，點“工程→新建工程→輸入項目名稱”，輸入項目名稱完畢后，點擊“確定”，進入坐標系統設置，設置好坐標系統、中央子午線及七參數或四參數。
注意：如果沒有坐標轉換參數，怎么辦？我們可以到控制點進行采集和轉換。科力達RTK求轉換參數步驟教程
3、電力線勘測
電力線勘測指南
（1）在現場勘測好架設塔基的位置，并且測量出對應的坐標，然后通過2個現場勘測的坐標，確定好轉角柱的位置；

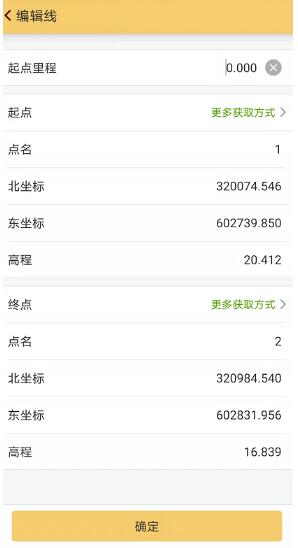

（2）根據測量好的坐標，在“測量→電力線勘測→目標→輸入起點里程、起點坐標、終點坐標”，增加好后，界面將顯示線路的起點里程、長度以及方位角三項信息，輸入好點保存，這樣才能保存電力線。
（3）接著就是選擇該直線，進行直線放樣，并測設直線路過的直線樁位置及跨越的輔助點位置即可。
詳細步驟：
1）設計電力線，輸入現場勘測定出的2個轉角點。
2）選擇電力線，進行直線放樣。

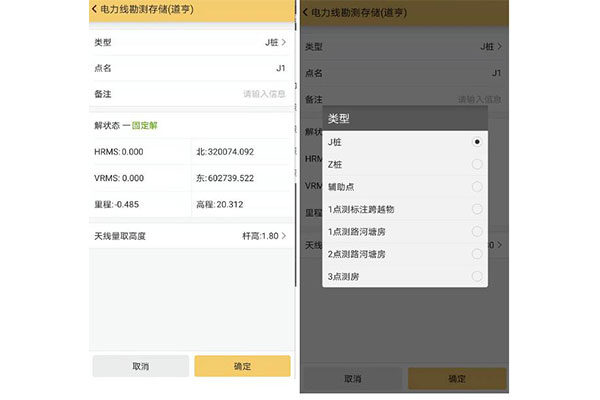

3）沿著電力線方向，走到對應的位置并按保存鍵，選擇保存對應的樁點或者輔助點。

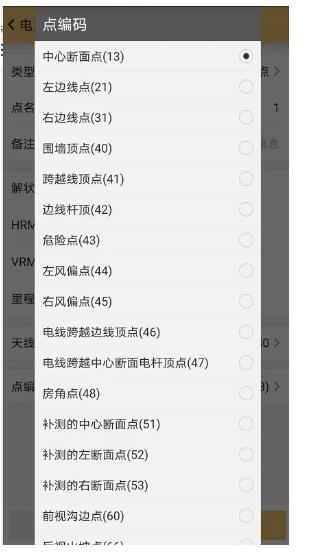

4）輔助點的話，再選擇對應的點編碼，進行測量保存。
在外業測量時，線路周圍的標志地形點，就是道亨軟件中所說的輔助點。
三、附電力勘測的部分專業術語
【J樁】即轉角樁，電力線直線的端點。
【Z樁】即直線樁，電力線直線上的桿位樁，在實際勘測中會根據實際地形、地質條件、前后檔距等綜合因素決定樁位。
【輔助點】測量J樁或Z樁后根據地形打的地形點、方向點等。
【1點測標注跨越物】包括電力線、通訊線、光纜等等。
【1點測路河塘房等】測量公路、鐵路、河流、塘、房屋使用。
【2點測路河塘房等】測量路河塘房等，有兩種測量方式，一種是直接存儲路河塘房，1點測路河塘房等就是直接存儲的方式；另一種就是2點測。
【3點測房】測量房屋時，使用此方法3點測量房屋。
以上就是關于CORS模式下，RTK電力線勘測方法步驟詳解的全部內容了，大家都清楚了嗎？希望本篇文章可以幫助到大家。
文章內容來源參考：科力達儀器
